Mesin Jacking Pipa Komponen Struktur Baja

Sebagai peralatan mekanis inti dari teknik tanpa parit bawah tanah, desain dan pembuatan casing dan kepala pemotong mesin jacking pipa berhubungan langsung dengan kinerja dan efisiensi pengoperasian seluruh alat berat. ​

Casing mesin jacking pipa terbuat dari bagian struktural baja karbon, yang memiliki kekuatan dan stabilitas yang sangat baik. Casingnya biasanya dilas dengan pelat baja, dan rangka kisi dipasang di dalamnya. Bahan baja sebagian besar dilas ke permukaan bagian dalam, yang sangat meningkatkan stabilitas casing dan membuatnya tidak mudah berubah bentuk. Pada saat yang sama, beberapa kerangka tulangan silang didistribusikan sepanjang arah aksial, dihubungkan ke selubung atau rangka kisi, yang secara efektif mengurangi momen lentur bentang tengah dan efek deformasi tanah pada selubung selama konstruksi, memastikan pengoperasian yang aman dalam kondisi geologi yang kompleks. Selain itu, lapisan luar tahan tekanan umumnya terbuat dari bahan baja dan dilapisi cat epoxy anti korosi. Rongga bagian dalam secara berturut-turut dilengkapi dengan lapisan tahan suhu tinggi (terdiri dari logam seperti tungsten dan molibdenum) dan lapisan tahan lembab (termasuk lapisan kapas yang dapat bernapas dan bahan pengering), sehingga casing mengintegrasikan karakteristik ketahanan tekanan, ketahanan korosi, ketahanan suhu tinggi, dan ketahanan kelembapan, serta beradaptasi dengan berbagai lingkungan kerja yang keras. ​

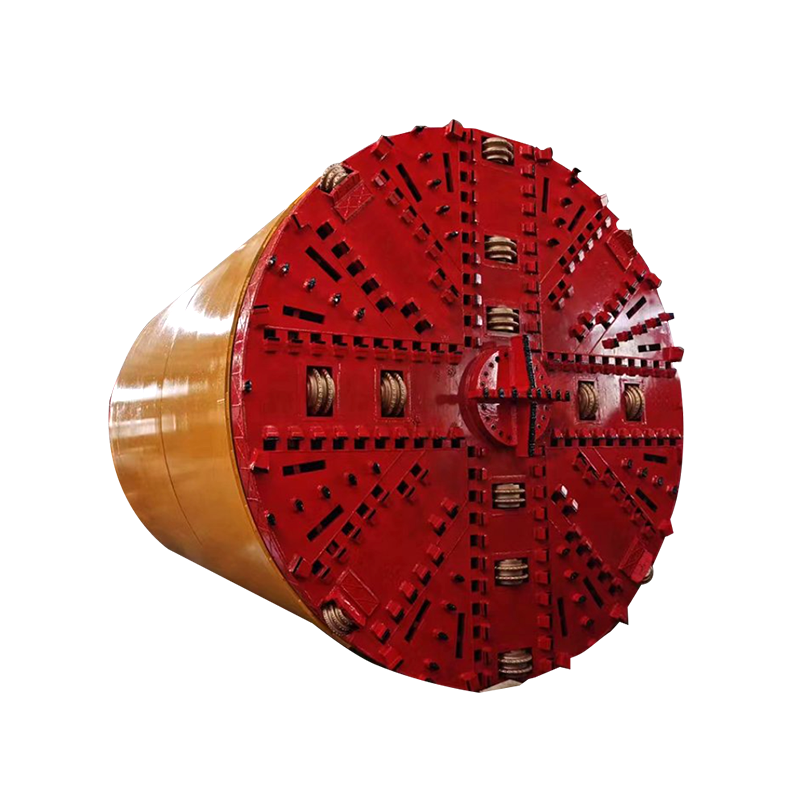

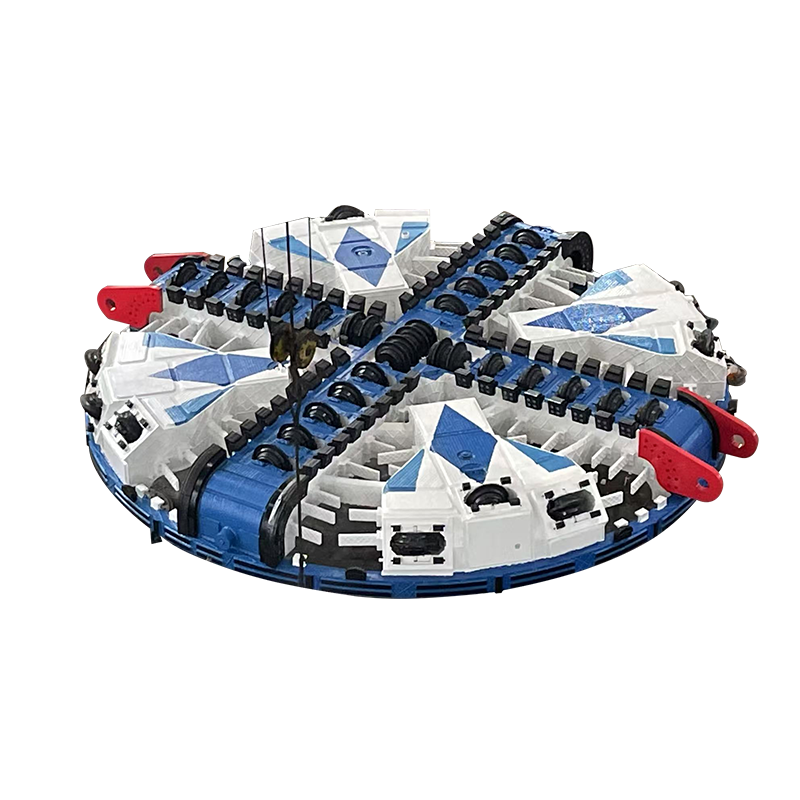

Kepala pemotong juga menggunakan bagian struktural baja karbon dan merupakan komponen kunci mesin jacking pipa untuk memotong tanah. Berbagai jenis cakram pemotong mesin jacking pipa memiliki desain yang berbeda-beda. Yang umum termasuk pemotong rol dan pemotong cakram. Kepala pemotong sebagian besar berbentuk silinder, setengahnya dipasang di meja putar, dan meja putar dapat berputar di dalam cangkang. Bilah kepala pemotong dipasang pada partisi dan digunakan untuk memotong tanah. Dengan bantuan perangkat seperti pelat pembuangan tanah, alat ini dapat memotong dan membuang tanah secara efisien. Untuk beradaptasi dengan strata yang berbeda, kekuatan dan desain struktural cakram pemotong berbeda. Misalnya, cakram pemotong yang cocok untuk lapisan batuan akan dilengkapi dengan kotak pengurang torsi yang besar untuk meningkatkan kemampuan pemecahan batuan. ​

Cangkang dan cakram pemotong bekerja sama satu sama lain. Cangkangnya memberikan perlindungan yang stabil untuk pengoperasian cakram pemotong dan peralatan internal, dan cakram pemotong memecah tanah di ujung depan untuk membuka jalan, yang bersama-sama membantu mesin jacking pipa menyelesaikan tugas-tugas teknis yang rumit seperti pemasangan pipa bawah tanah.
